Name: Mesin cetak injeksi vertikal Geser Tunggal
Rating: 5 (99 reviews)

Mesin cetak injeksi vertikal Geser Tunggal

Pendahuluan:

Mesin cetak injeksi vertikal geser tunggal adalah mesin cetak injeksi vertikal khusus. Fitur intinya adalah sistem pemasangan cetakan "single-slide". Cetakan atas dipasang dan cetakan bawah meluncur keluar. Cetakan dibuka dan ditutup dan produk dikeluarkan dengan gerakan slide. Mesin cetak injeksi vertikal geser tunggal cocok untuk pencetakan berbagai bahan plastik, terutama pada cetakan injeksi presisi dan cetakan sisipan.

Lihat Lebih Banyak

Tentang Mesin Cetak Injeksi: Cara Kerja, Jenis, dan Panduan Pembelian 2026-Oct-10
Mesin cetak injeksi mengubah pelet plastik, silikon, atau senyawa lain yang dapat diproses lelehnya menjadi bagian jadi. Ini melelehkan bahan, menyuntikkannya ke dalam cetakan tertutup di bawah tekanan, menahannya saat bagian tersebut mendingin, kemudian membuka cetakan dan mengeluarkan bagian tersebut. Tonas...
Harapan Hidup Mesin Cetak Injeksi: Umur Khas & Faktor Kunci 2026-Sep-28
Jika Anda mengganti mesin cetak yang sudah tua atau menganggarkan anggaran untuk peralatan baru, pertanyaan pertama biasanya sama: berapa tahun produksi yang andal akan dihasilkan oleh mesin cetak injeksi? Jawaban jujurnya, berdasarkan masa pakai desain OEM dan pengalaman lapangan selama puluhan tahun, adalah...
Prosedur Memulai Mesin Cetak Injeksi: Panduan Langkah demi Langkah untuk Pengoperasian yang Aman 2026-Sep-22
Prosedur penyalaan mesin cetak injeksi adalah urutan tetap dari pemeriksaan keselamatan, pemanasan hidraulik, pemanasan barel, pembersihan, dan verifikasi uji coba yang membawa mesin dari kondisi dingin dan idle hingga memproduksi komponen pertama yang dapat diterima. Jika dilakukan dengan benar, dibutuhkan w...

Struktur yang efisien dan efisien	Desain cetakan geser tetap menyederhanakan struktur mekanis sekaligus memastikan stabilitas operasional, mengurangi tingkat kegagalan, dan menurunkan biaya pemeliharaan.
Pemanfaatan ruang yang sangat baik	Bodinya yang ringkas secara signifikan mengurangi jejak kaki, sehingga sangat cocok untuk lingkungan produksi dengan ruang terbatas seperti bengkel kecil atau tata letak lini produksi dengan kepadatan tinggi.
Dapat beradaptasi dengan berbagai skenario	Struktur vertikal terbuka mendukung beragam kebutuhan cetakan sisipan (seperti sisipan logam, komponen elektronik, dll.), dan tugas produksi dapat dengan cepat dialihkan tanpa modifikasi yang rumit.
Kolaborasi manusia-mesin yang nyaman	Antarmuka pengoperasian yang intuitif dan desain tipe geser memfasilitasi bongkar muat manual. Ini juga kompatibel dengan integrasi otomatisasi lengan robot dan dapat dengan mudah ditingkatkan ke sel produksi semi-otomatis/otomatis penuh, sehingga menyeimbangkan efisiensi dan fleksibilitas.
Efisiensi produksi	Proses injeksi/pendinginan dioperasikan secara paralel, sehingga menghasilkan laju produksi yang cepat
Integrasi otomatisasi	Antarmuka lengan robot standar untuk memfasilitasi transformasi otomatisasi
Efektivitas biaya yang luar biasa	Sambil tetap mempertahankan kemampuan ekspansi otomatis berdasarkan struktur yang disederhanakan, hal ini juga mempertimbangkan kelayakan ekonomi dari produksi batch skala kecil dan menengah serta potensi perluasan kapasitas di masa depan, dengan laba atas investasi yang signifikan.

Area aplikasi utama	Skenario aplikasi yang umum

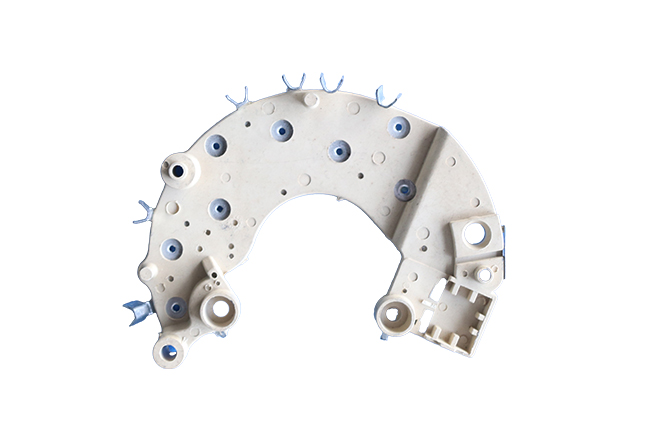

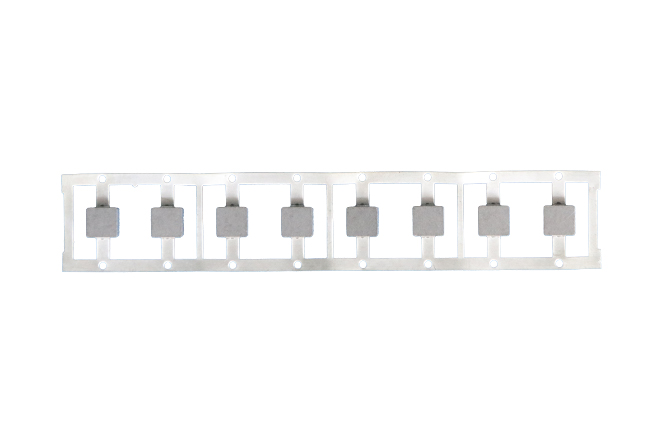

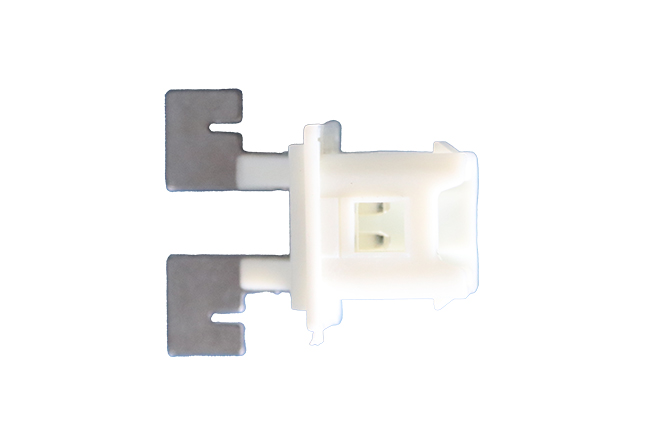

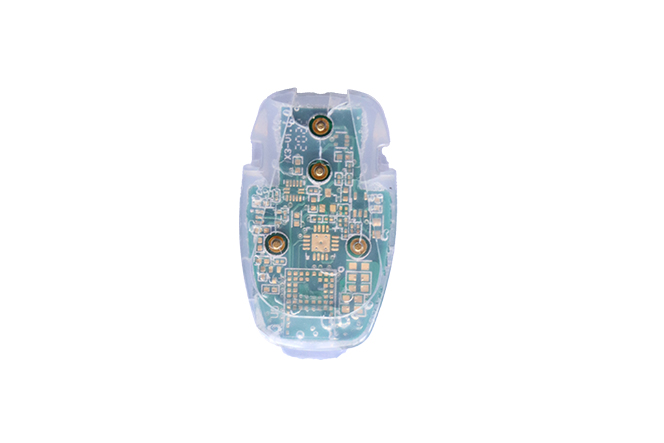

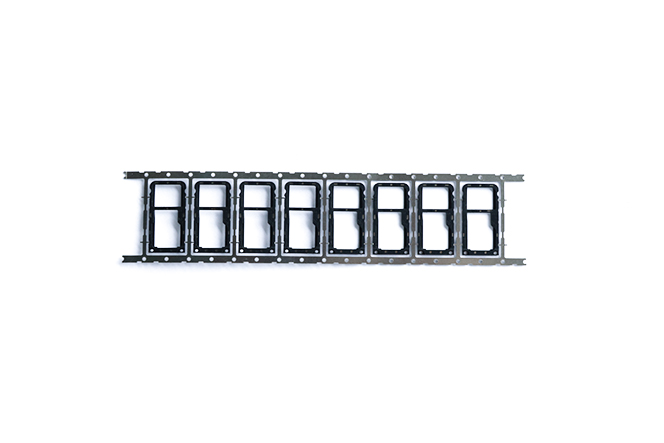

Industri elektronik dan kelistrikan	Konektor presisi (seperti antarmuka USB, terminal, konektor) Komponen elektronik miniatur (rumah sensor, komponen relay, rakitan saklar), rakitan kabel (injection overmolding)

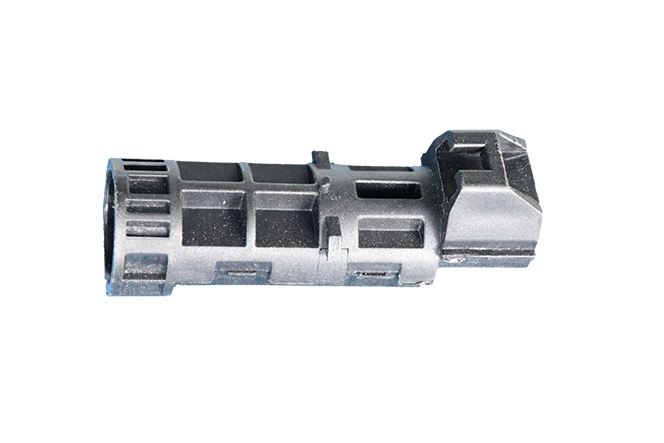

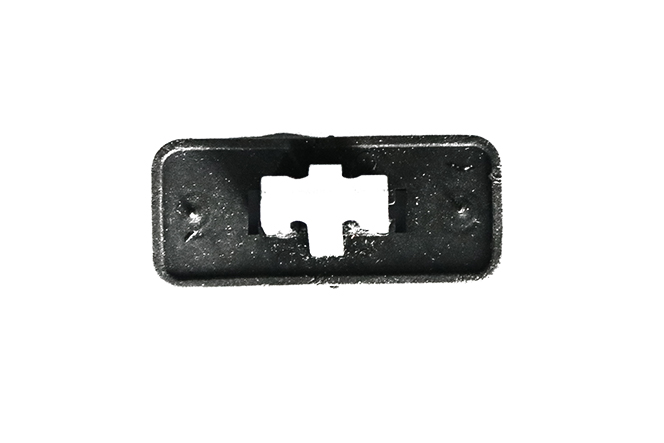

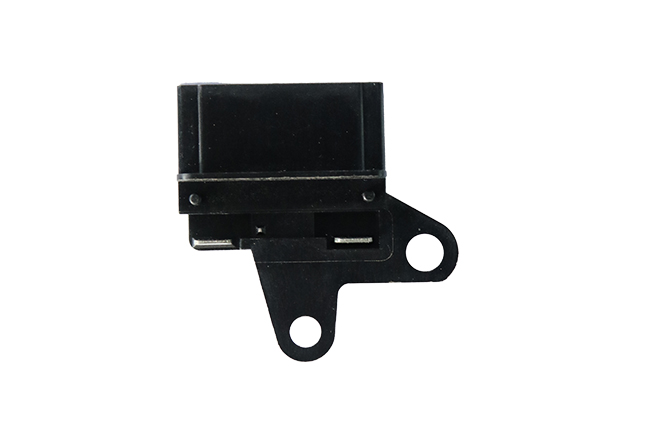

Suku cadang mobil	Bagian fungsional kecil (strip pemandu lampu, modul kunci, sisipan trim interior) Komponen kelistrikan (kotak sekring, konektor rangkaian kabel, rumah unit kontrol elektronik (ECU))
Medis dan bahan habis pakai	Alat kesehatan (penyedot jarum suntik, gagang alat bedah, wadah kartu tes) Perlengkapan laboratorium (tutup tabung centrifuge, ujung pipet, dll.)
Kebutuhan sehari-hari dan perangkat keras	Produk dengan sisipan logam (penarik ritsleting, kancing, gagang perkakas) Komponen komposit multi-bahan (alas bulu sikat gigi, penutup kemasan kosmetik)
Bagian industri	Roda gigi dan komponen transmisi (roda gigi plastik dengan poros logam tertanam di dalamnya) Segel dan bagian insulasi (cincin-O tertanam, gasket insulasi)

Barang			Satuan	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unit injeksi	Sekrup dia		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Tekanan injeksi		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Volume tembakan teoretis		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Berat tembakan		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			ons	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Tingkat injeksi		cm³/detik	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Pukulan sekrup		mm	100				120				140				150					160					180					200				240
	Kecepatan sekrup		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Kecepatan injeksi		mm/s	130				130				130				130					120					120					120				120
	Bagian suhu (zona)		-	5				5				5				5					5					5					5				5
Menjepit satuan	Menjepit force		ton	35				45				60				80					100					120					160				200
	Kekuatan pembuka		ton	3.8				4.3				9.2				14					17					20					20				25
	Meja tetap	Ukuran meja	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Batang dasi	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Ukuran meja geser tunggal		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Meja putar	Ukuran meja	mm	700				800				900				1000					1100					1300					1600				1800
		Ukuran cetakan maksimal	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Minimal. ketebalan cetakan		mm	140				160				200				250					250					300					350				400
	Pukulan pembuka		mm	180				200				200/250				250					250					300					350				400
	Membuka siang hari		mm	320				360				400 (tetap)/450 (putar)				500					500					600					700				800
Listrik	Kekuatan ejektor		ton	1.5				1.5				1.5				3					3					5					6				6
	Pukulan ejektor		mm	37 (Tetap)		100 (geser, putar)		37 (Tetap)		100 (geser, putar)		37		100		50			100		50			100		50		100			50		100		100
	Maks. Tekanan		kg/cm2	140				140				140				140					140					140					140				170
	Volume tangki minyak		liter	100(Meja tetap)/140(geser)/160(putar)				120(Meja tetap)/160((geser, putar)				165(Meja tetap)/260(geser)/290(putar)				200(Meja tetap)/280(geser, putar)					310(Meja tetap)/330(geser, putar)					350(Meja tetap)/380(geser, putar)					480(Meja tetap)/560(geser.putar)				510 (Meja tetap, geser, putar)
	Volume air pendingin		liter/hr	50				50				60				80					80					80					80				80
	Sistem Motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Pemanas		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Total watt		kw	10				11.3				14.1				27.3					33					43					53				64
Lainnya	Berat mesin		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Ukuran mesin（PLT）		m	1,760,952,18	1,870,952,27		2.151.42.3	1.91.12.5	2.11.12.6		2.31.42.6	2.21.22.8	2,41,252,85		2,71,752,6	2.11.23.1		2.41.23.2		2.81.72.9	2.31.43.0		2.51.43.1		2,741,72,9	2.61.63.5	3.01.63.6			3.12.33.3	2.91.83.8	3.31.83.9		3.42.43.3	3.1L2.0T4.7	3.2L2.2T4.9	433,4
